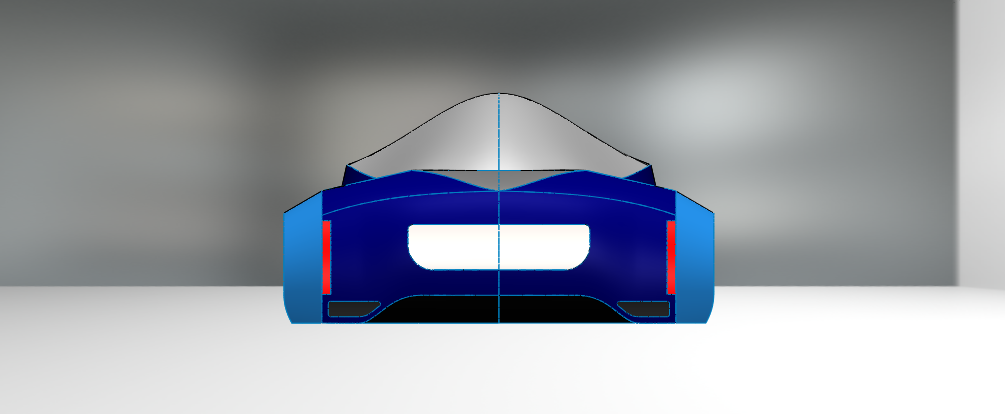

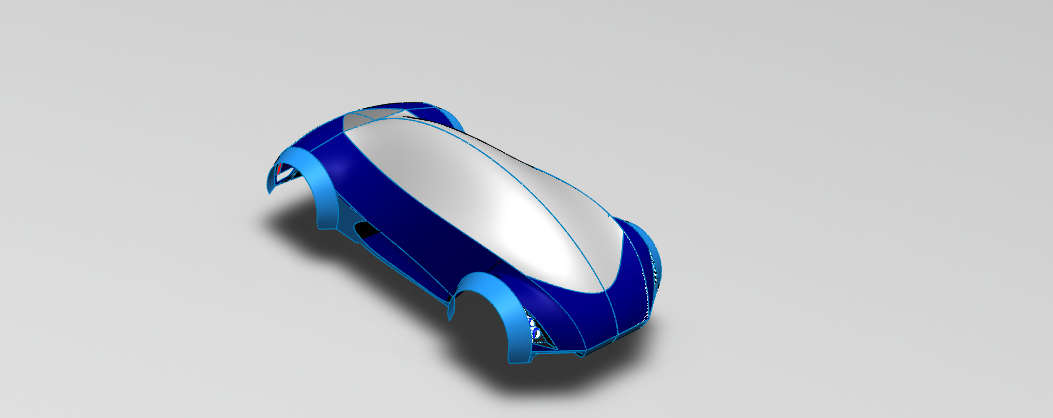

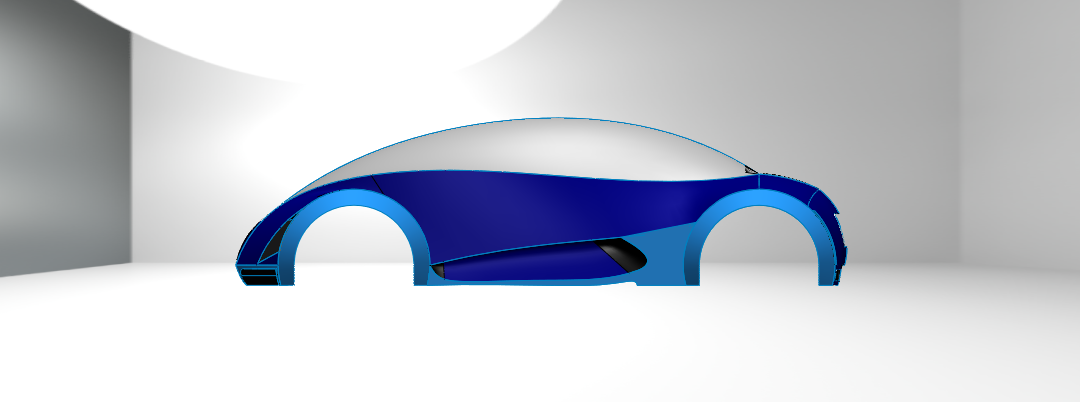

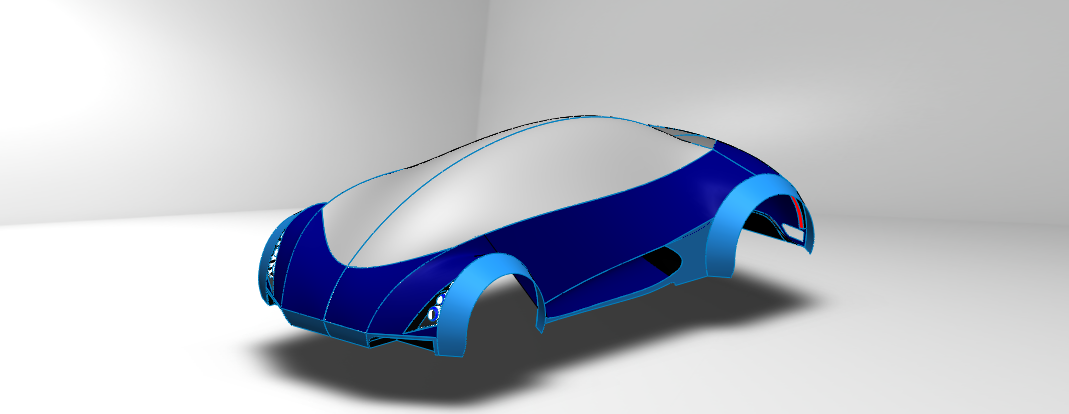

Amodelagem da plataforma foi pensada em conjunto com os membros do núcleo para transmitir uma imagem futurista, mas não algo muito distante do “hoje” e que não ultrapassasse os limites de confecção dentro do núcleo, tendo em vista que veículos 100% autônomos não são mais apenas um sonho. Para isso foi feita a busca por diversos modelos de carros futuristas que poderiam ser utilizados como base, o escolhido foi o Chevrolet FNR. Segundo os membros a ideia seria produzir um modelo que não apresentasse muitos “cantos”, ou seja, possuiria linhas leves e curvas em seu desenho, o que traria a visão de um carro mais aerodinâmico. Após chegarem em um consenso sobre como seria o esboço, partiram para a sua execução. A complexidade em realizar a modelagem 3D se deu logo em qual Software utilizar, para início foi pensado na própria utilização do SolidWorks, já que os membros da mecânica possuem conhecimento sobre o mesmo, assim iniciando o projeto. Por se tratar de um carro com superfícies mais curvas, foi necessária a utilização de três superfícies planas para facilitar e auxiliar o esboço e também para transmitir a ideia de como ficaria quando projetado em três dimensões (3D). Mesmo se tratando de uma ferramenta conhecida, os integrantes do projeto tiveram dificuldades no seu manuseio, pois um pequeno erro muitas vezes pode refletir em todo o projeto, fazendo com que seja necessário refazê-lo. De modo a evitar esses impasses, muitos tutoriais disponibilizados na internet foram utilizados por eles. Para aproximar o modelo da realidade foi criado também o esboço das rodas, que segundo os membros foi o estágio em que tiveram maior facilidade de execução pelo fato da variedade de tutoriais existentes. Porém para conseguir acoplar as rodas à carcaça foi necessária a criação de uma estrutura simples para servir apenas de encaixe, que também foi confeccionada no SolidWorks. Por fim, com todos os esboços produzidos o último passo foi realizar a junção das estruturas, finalizando a modelagem 3D total da carcaça da Plataforma de Testes.
